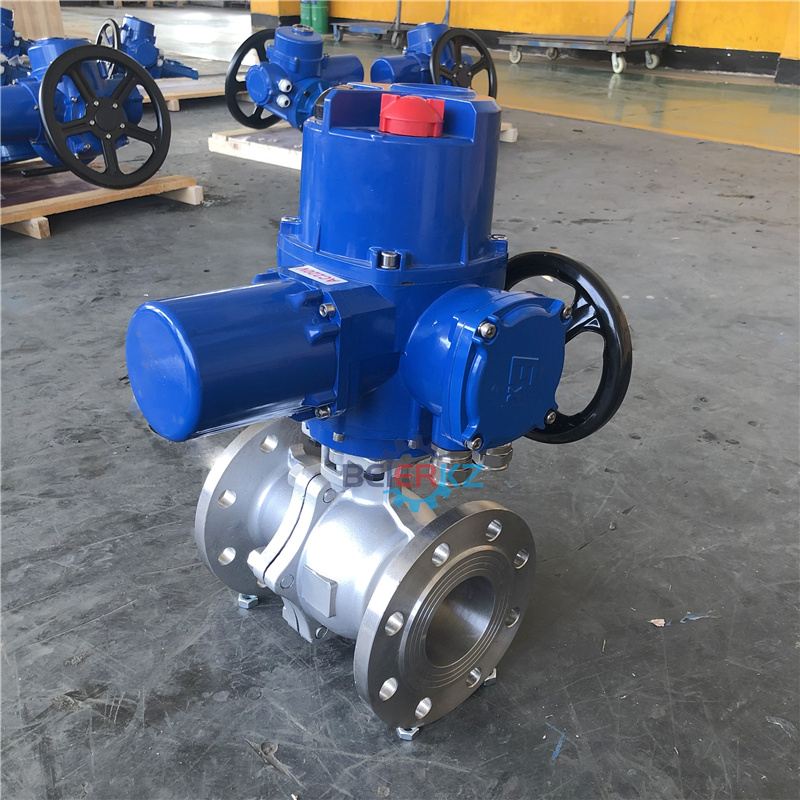

Q型智能一体化阀门电动执行器

一、Q型智能一体化阀门电动执行器用途和分类

  部分回转系列阀门电动装置是电动阀门的驱动装置，很方便地与阀门配套使用，适用于控制阀门的开启、关闭、现场控制和远控操作调节、总线控制等，是阀门和风门集控和自动控制必不可少的驱动装置。

  适用于球阀、蝶阀、风门等90(特殊可做350°)回转型的阀门。该产品具有功能全面、控制系统先进、性能可靠、使用维护方便、体积小等特点，在电力、钢铁、石化、冶金、水处理、造纸等 行业中得到广泛好评和应用。

  部分回转系列阀门电动装置分为：常规户外标准型、隔爆型、整体一体化型和调节型、智能非侵入式总线型控制等。

二、Q型智能一体化阀门电动执行器特点

NI3系列智能型电动执行器控制模块、运用了先进的微计算机、表面贴装(SMT)、电磁兼容(EMC)等技术，大规模采用了专用集成电路模块。

NI3系列智能型电动执行器控制模块可通过远程控制、现场，控制、总线型集中控制(可选)三种控制方式，对阀门实现开启、关闭与调节。具有控制原理先进、功能全面、长期稳定可靠、集成度高、发热量小、装卸方便、维护简单等特点，并可通过红外遥控器对其进行非侵入式的快速设置，采用全视角 LCD段码液晶显示器，有中英文二种菜单式显示界面可选、阀门的运行参数、工作状态可清晰直观的进行现场监控。并可通过RS485工业总线或信号输出连线与监控室进行远程集中监控(可选)。NI3系列智能型电动执行器控制模块，运用了先进的微计算机、表面贴装(SMT)、电磁兼容(EMC)等技术，大规模采用了专用集成电路模块。

三、Q型智能一体化阀门电动执行器型号订货码

1、产品形式：PL系列产品

2、功能选择：表示普通型，E表示防爆型，W表示整体型、A表示调节型，I表示智能非侵入式型、 B表示总线型、D表示特殊。

3、额定输出力矩：分档如下表1.单位N.M(kfg.M)

4、连接方式：F表示法兰号，D表示特殊。

5、转速：输出轴转速为0.5r/min(转/分)、1r/min、1.5r/min、2r/min、3r/min、4r/min。

6、功能：S表示常规型，F表示信号反馈4-20MA,R表示遥控，K表示普通带按钮，D表示特殊。

7、电压：2表示AC220V,3表示AC380V、4表示AC415V,D表示特殊。

示范如下：

型号为PLS11F05-0.5S3的解释：PL系列产品，S常规普通型产品，输出力矩为110kgf.m,与阀门连接的法兰号为F05,转速为0.5转/分、常规型电AC380V.
