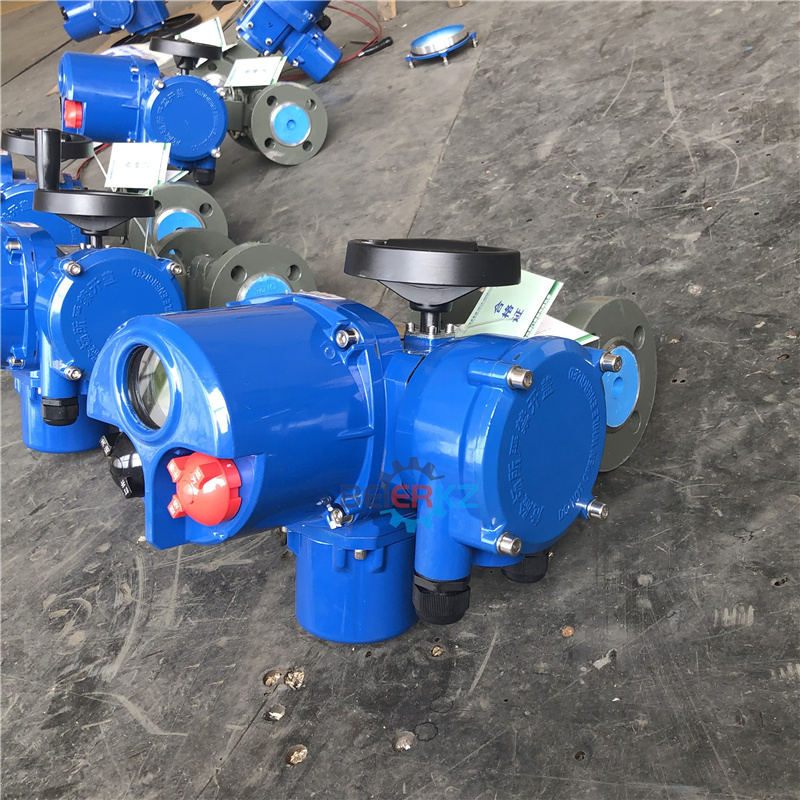

DQW10智能一体化电动阀门执行机构

一、DQW10智能一体化电动阀门执行机构简介：

DQW10智能一体化电动阀门执行机构一般实现对阀门的开或关控制，阀门要么处于全开位置，要么处于全关位置，此类阀门不需对介质流量进行控制。特别值得一提的是开关型电动执行器因结构形式的不同还可分为分体结构和一体化结构。智能一体化电动阀门执行机构（通常称为整体型）：控制单元与电动执行器封装成一体，无需外配控制单元即可现实就地操作，远程只需输出相关控制信息就可对其进行操作。此结构的优点是方便系统整体安装，减少接线及安装费用，容易诊断并排除故障。但传统的一体化结构产品也有很多不完善的地方，所以产生了智能电动执行器。

二、DQW10智能一体化电动阀门执行机构型号表示方法

Q型阀门电动执行器适用于蝶阀，球阀，旋塞阀等部分回转阀门和类似设备，该产品结构紧凑，起动转矩大，控制精度高，功能齐全，性能可靠，安装调整简便。Q型为一体结构（区别于叠加结构），它与阀门配套组成电动阀门，用来驱动和控制阀门的开启和关闭，操作人员既能在控制室内远距离对阀门进行控件，亦能在现场进行操作。

该产品广泛应用于给排水，供热，电站，化工，食品，纺织，造纸，制药，船舶，钢铁，煤炭等工业部门。

按使用环境分：Q为户外型，QB为隔爆型，QZ为整体型，QT为整体调节型，QBZ为整体隔爆型，QBT为调节隔爆型。转矩范围：50N.m—5000N.m。

三、DQW10智能一体化电动阀门执行机构特点：

1、全中文显示：一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。

2、相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。

3，缺相保护：具有电源缺相保护功能。

3、控制模式：常规远方控制信号采用4~20mA模拟量信号控制，提供4~20mA信号反馈（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。

4、禁动延时保护：避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。

5、电子互锁保护：在一个指令正在执行且保持有效，再施加另一个反向控制指令时（即两个指令同时存在并有效），此时电动执行器将停执行完个指令后再执行下一个指令。

6、瞬间过力矩保护：当开或关向力矩瞬间被顶开，阀门将停下不动作，即使力矩开关瞬间顶开后闭合，阀门仍不会动作，只有向反向动作一下，即可解除过力矩保护。

7、现场远控切换：现场远控可自由切换，使用户调试、维护方便快捷。
