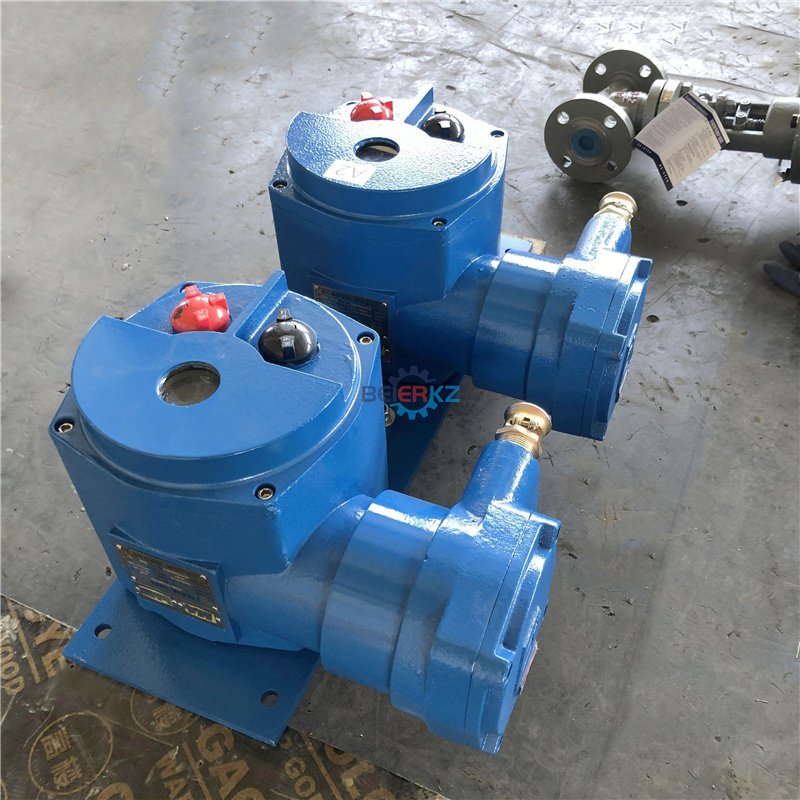

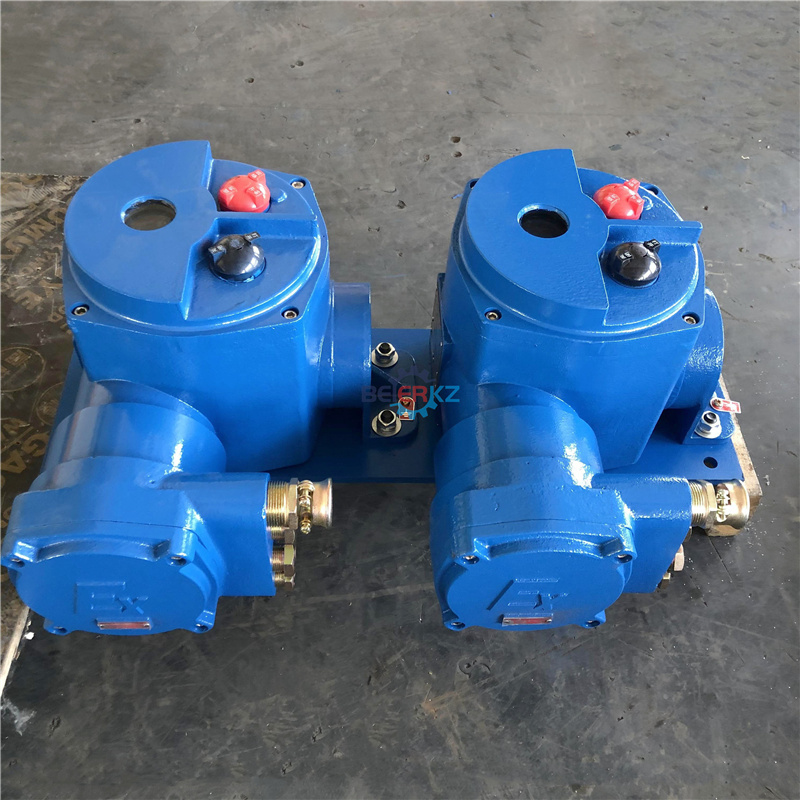

矿用隔爆型一控二电动阀门控制箱

一、矿用隔爆型一控二电动阀门控制箱用途与分类

KXB隔爆型阀门电动装置控制箱,是阀门实现远控、集控和自控必不可少的驱控装置。主要用于启闭件做直线运动的阀门配套使用,如闸阀、隔膜阀、闸门、截止阀、水闸阀等,用于对阀门的开启、关闭、调节。KXB控制箱符合Q/320411CLZ003-2014《矿用隔爆型阀门电动装置控制箱》的规定;符合GB/3836.1-2010《爆炸性环境第1部分:设备通用要求》;GB/3836.2-2010《爆炸性环境第2部分:由隔爆型“d保护的设备”》。

   GB/T5590-2008《矿用防爆低压电磁起动器》及MT/T661-2011《煤矿井下用电器设备通用技术条件》的规定。在电气性能设计上注重与PLC系统接口的衔接的功能、从而使控制箱在自动化系统中的应用更为广泛、可靠,另外该控制箱在外型设计上除强调加强隔爆性能外,同时具有防止误操作的机械及电气联锁功能,使设备的使用更安全可靠。在此基础上为监视设备运行情况,本产品还配备了液晶显示屏,用于各种运行状态的显示,如开阀显示、关阀显示、电源显示、过力矩显示、故障显示及阀位开度显示。隔爆形式为:矿用隔爆型I类,防爆标志为“ExdIMb”。Ⅱ类防爆为工厂用防爆为Ⅱ类,防爆标志为“ExdⅡBT4Gb”b)。电缆引入装置型式为压紧螺母。

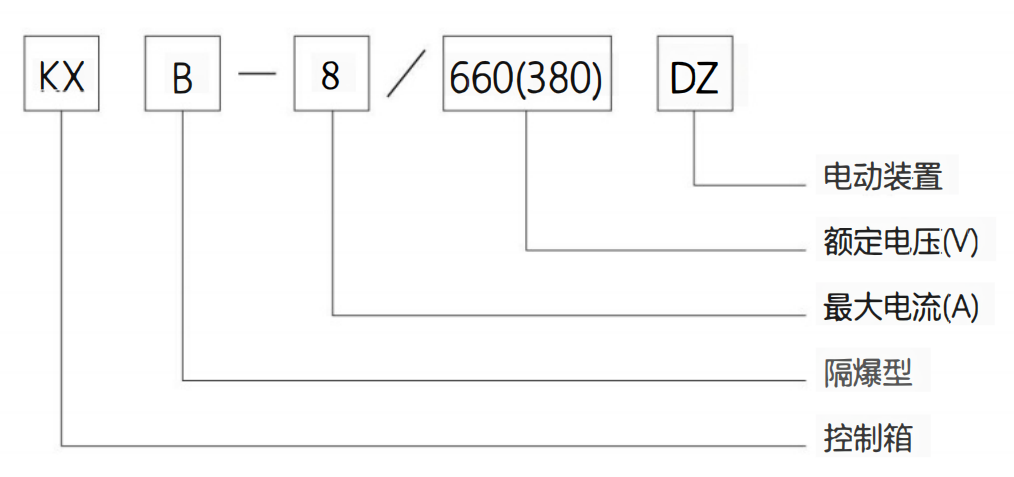

二、矿用隔爆型一控二电动阀门控制箱型号与订货码



三、矿用隔爆型一控二电动阀门控制箱使用环境

1、环境气压:80kPa~106kPa

2、环境温度:-20℃~+60℃

3、空气平均相对湿度:不大于95%(+25℃)

4、煤矿井下有瓦斯,煤尘等爆炸危险的环境;无垂直淋水和溅水场合

5、无强烈震动和冲击的地方

6、无破坏金属和绝缘材料的腐蚀性气体的地方

7、额定工作电压:三相AC660V或AC380V

8、额定工作频率:50Hz

9、远程信号隔离:光电隔离大于2000V浪涌电压

10、模拟信号反馈:电流DC4mA~20mA,负载能力<750Ω

11、全中文LCD汉字菜单显示工作状态及操作提示

12、故障自诊断显示故障原因
