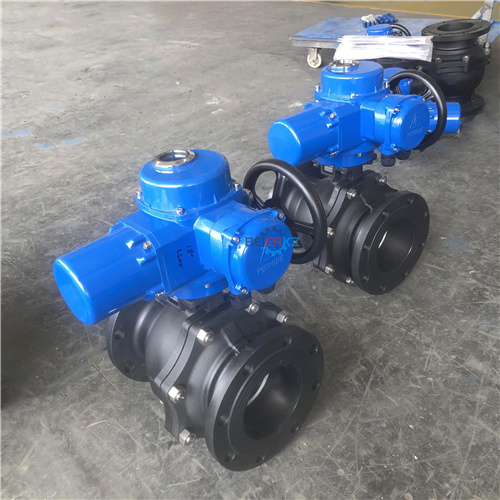

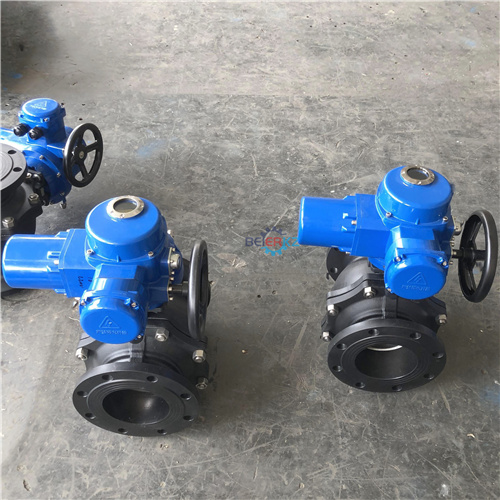

一、法兰铸钢球阀用普通开关型阀门电动执行器概述

Q型阀门电动执行器适用于蝶阀，球阀，旋塞阀等部分回转阀门和类似设备，该产品结构紧凑，起动转矩大，控制精度高，功能齐全，性能可靠，安装调整简便。Q型为一体结构（区别于叠加结构），它与阀门配套组成电动阀门，用来驱动和控制阀门的开启和关闭，操作人员既能在控制室内远距离对阀门进行控件，亦能在现场进行操作。

该产品广泛应用于给排水，供热，电站，化工，食品，纺织，造纸，制药，船舶，钢铁，煤炭等工业部门。

按使用环境分：Q为户外型，QB为隔爆型，QZ为整体型，QT为整体调节型，QBZ为整体隔爆型，QBT为调节隔爆型。转矩范围：50N.m—5000N.m。

二、法兰铸钢球阀用普通开关型阀门电动执行器工作环境和主要技术参数

电源：  常规，三相380V（50Hz）

           特殊，三相660V、415V（50HZ、60HZ）；

             单相220V、110V（50HZ、60HZ）

环境温度：-20~+60℃ （特殊订货-40~+80℃ ）

相对湿度：≤95%（25℃时）。

防护类型：户外型，用于无易燃、易爆和无腐蚀性介质的场所

防护等级：IP55（特殊订货IP65、IP67）

工作制：短时10分钟（特殊订货30分钟）

三、法兰铸钢球阀用普通开关型阀门电动执行器一般由下列部分组成

1、电动机，特点是过载能力强﹑起动转矩大﹑转动惯量小，短时﹑断续工作。

2、减速机构，用以减低电动机的输出转速。

3、行程控制机构，用以调节和准确控制阀门的启闭位置。

4、转矩限制机构，用以调节转矩(或推力)并使之不超过预定值。

5、手动﹑电动切换机构，进行手动或电动操作的联锁机构。

6、开度指示器，用以显示阀门在启闭过程中所处的位置。
