一、不锈钢闸阀ZBK60智能一体化矿用隔爆型电动装置用途与分类

ZB矿用系列隔爆型多回转阀门电动装置，很简单地与阀门装配起来配套自动控制使用，适用于控制阀门的开启.关闭.现场控制或远程开关控制.调节控制.总线控制等，是阀门.风门集控和自动控制必不可少的驱动装置。 该产品具有功能全面.控制系统先进.性能可靠.控制系统先进使用维护方便.体积小等优良特点，在煤矿.化工.石油石化.电力.钢铁.冶金.水处理.造纸等行业中得到广泛好评和应用。可适用于闸阀.截止阀.节流阀.隔膜阀.水闸门或蜗轮蝶阀.蜗轮球阀.蜗轮风门等阀门配套使用。

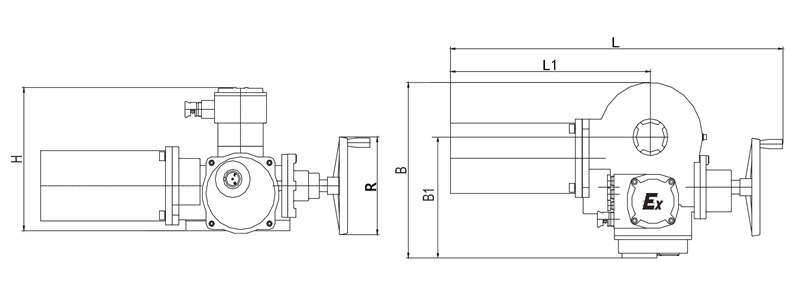

二、不锈钢闸阀ZBK60智能一体化矿用隔爆型电动装置外形尺寸：

三、不锈钢闸阀ZBK60智能一体化矿用隔爆型电动装置安装与拆卸

1. 此电动装置的安装形式无原则要求（严禁倒立），但电机处于水平状态，  电气箱盖处于水平或垂直向上状态为推荐安装形式， 这样有利于润滑.调试.维护和手动操作；

2. 安装时应保证维修检查人员拆卸各部件所需的空间；

3. 安装阀门连接的牙嵌轴向间隙不少于1~2mm；

4. 当用于明杆阀门时，应检查阀杆伸出量与阀杆护套的长度是否相符；

5. 当需要拆卸时，应先将手动手轮旋转数圈，在阀门稍开状态下进行。

6. 安装前应检查铭牌的技术参数与安装环境是否相符合。

7. 打开接线盒，拧开电缆引入装置的螺母，将电缆线与接线盒中接线端子牢固相连接，盖上接线盒并拧紧螺丝；

8. 打开接线盒，用扳手拧开电缆引入装置的压紧螺母，将电缆线与接线盒中接线端子牢固相连接，确认无误后盖上接线盒上盖，并拧紧紧固螺丝端子接线应牢靠，应按图13所示的方法，用弯头夹住电线。接线 盒有4个引入装置，1个引入电机动力电缆，三个引入控制电缆，使用的动力线电缆必须有地线，并与接线盘 上的接地端子相接。引入电缆直径规格见表4。接好线后应装好压紧密封圈，密封圈的邵氏硬度应为45~55 度，损伤及老化的应及时更换。
