一、ZBK120智能矿用兼本安阀门电动执行器用途与分类

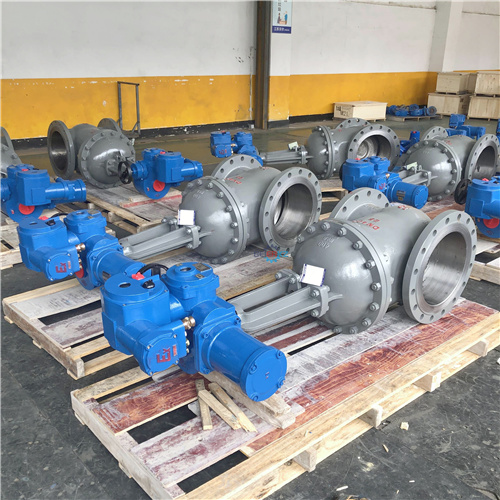

ZB矿用系列隔爆型多回转阀门电动装置，很简单地与阀门装配起来配套自动控制使用，适用于控制阀门的开启.关闭.现场控制或远程开关控制.调节控制.总线控制等，是阀门.风门集控和自动控制必不可少的驱动装置。 该产品具有功能全面.控制系统先进.性能可靠.控制系统先进使用维护方便.体积小等优良特点，在煤矿.化工.石油石化.电力.钢铁.冶金.水处理.造纸等行业中得到广泛好评和应用。可适用于闸阀.截止阀.节流阀.隔膜阀.水闸门或蜗轮蝶阀.蜗轮球阀.蜗轮风门等阀门配套使用。

ZB系列系列阀门电动装置按控制方式分为：矿用开关隔爆型.矿用一体化隔爆型.矿用兼本安一体化隔爆型.矿用总线隔爆型等。按连接方式，分为：转矩型和推力型。

隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA.ⅡB级T1~T4组的爆炸性气体混合物。(详见GB3836. 1).采用隔爆外壳，把可能因火花，电弧的电路部分与壳体外爆炸性气体混合物隔开，从而达到隔爆的。

本产品若为Ⅰ类隔爆，则性能符合GB3836. 1-2010《爆炸性环境第1部分：设备通用要求》.GB 3836.2-2010《爆炸性环境第2部 分：  由隔爆外壳“d”保护的设备》的有关规定。电气性能方面遵守JB/T8529- 1997《隔爆型阀门电动装置技术条件》和 GB/T 24922-2010《隔爆型阀门电动装置技术条件》，5E7经国家防爆电气产品质量监督检验测试中心检定，取得了全系 列的防爆合格证，可广泛应用于煤矿井 上.井下的管道阀控系统中。

二、ZBK120智能矿用兼本安阀门电动执行器使用环境

1. 额定电压：三相 AC380V.AC660(特殊订货：单相 AC220V / AC127V / AC110V)

2.  环境温度：  -20℃~+60℃

3. 隔爆等级：危险环境 ExdIMb.ExdIIBT4

4.  额定频率：50Hz （特殊订制60Hz）

5. 平均相对湿度：不大于95％RH(+25℃)

6. 大气压力：80kPa~106kPa

7. 防护等级：IP55 .IP65.IP67

8. 控制电压：小于 AC 220V / DC 60V

9. 工作时间：短时10分钟(特殊订货15-60分)

10. 现场环境： 无破坏或腐蚀性气体的地方

11. 振动要求：无强烈震动和冲击的地方

三、ZBK120智能矿用兼本安阀门电动执行器结构及组成

此ZB系列电动装置由减速器.电动机.力矩控制器.行程控制器.开度指示器.手— 电动切换机构.手轮及电气部分 组成。采用了圆止口和O型圈密封；并增加了隔爆面结构，其传动原理如(图3)所示。

1. 减速器：由一对直齿轮和蜗轮等组成。电动机的动力经减速器传递给输出轴。

2. 电动机：隔爆型采用YBDF型阀门专用三相异步电动机。

3. 力矩器：力矩控制器原理，当输出轴上受到一定转矩力度之后，蜗杆除旋转外还产生轴向位移，从而带动曲拐，使撞块产生角位移， 进而压迫凸轮。当输出轴上的转矩增大到整定转矩 时， 曲拐带动凸轮顶动微动开关动作， 发出过扭矩报警信号，切断电机控制电源或控制箱内的电源使电机无电而停止转动，从而实现对电动执行机构输出 转矩的控制保护， 达到保护电动装置或阀门的作用。

4. 行程控制器：齿轮与齿轮之间采用十进制计数器原理，控制精度高。其工作原理为：由减速箱内的一对大小伞 齿轮带动主动小齿轮(Z=8)，再带动行程控制器工作。首先调整好开向或关向的行程，如果行程控制器按阀门开和关的位置已调整好，当控制器随输出轴转动到预先调整好的位置(圈数)时，则凸轮将转动90°，迫使微动开关动作，切断电机或控制线电源，使电机停转，从而实现对电动执行机构行程的极限(转圈数)的保护控制。
