一、多回转智能调节型电动阀门执行器结构说明

整体型电动装置按钮盒上有三个按钮，中间为现场和远程转换按钮，其左边为现场关阀按钮，右边为现场开阀按钮，盖上按钮盒为远方控制，远程为直流24V开关触点控制，打开按钮盒为现场操作。（旋钮装置上有两个旋钮盒，其中一个为方式钮旋钮（红色），另一个为操作按钮（黑色），依靠电气罩壳上，突出箭头指示操作方式，操作按钮顺时针旋至箭头处为开阀，逆时针旋转为关阀。）

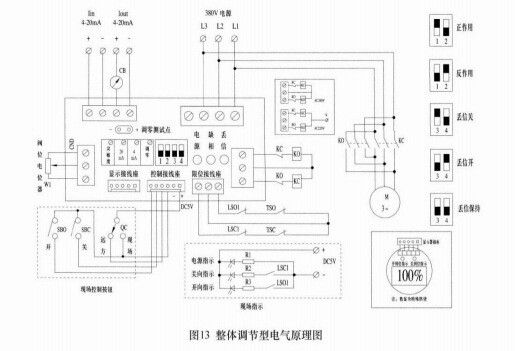

二、多回转智能调节型电动阀门执行器电气原理图

三、多回转智能调节型电动阀门执行器模块调试方法

1）手动将电动装置置于中间位置
2）接通AC380电源，电源指示灯亮；若电源缺相，则缺相指示灯亮
3）常规控制时位置反馈信号调节。将电动装置打到全关位置，调节整体模块上的“调零”电位器，使两测试点的电压接近零（2mV），然后调节“4mA”电位器使输出信号为4mA；将电动装置打到全开位置，调节“20mA”电位器使输出信号为20mA。上述调节只须一次即可完成。
注：“调零”、“4mA”、“20mA”电位器均为顺时针方向旋转输出信号增大，反之减小，如发现顺时针旋转上述电位器时，输出信号减小，请将电位器两边的线互换。

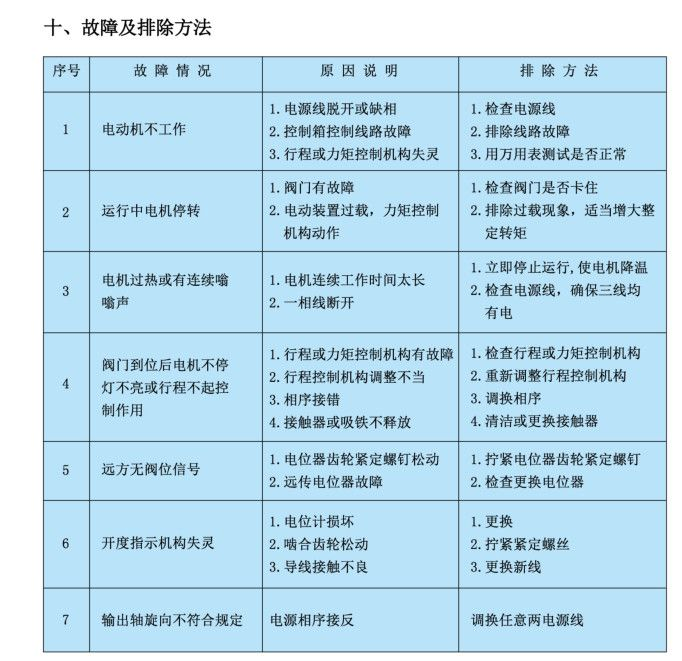

四、多回转智能调节型电动阀门执行器故障及排除方法
