一、矿用隔爆型不锈钢闸阀电动执行器用途与分类

ZB矿用系列隔爆型多回转阀门电动装置，很简单地与阀门装配起来配套自动控制使用，适用于控制阀门的开启.关闭.现场控制或远程开关控制.调节控制.总线控制等，是阀门.风门集控和自动控制必不可少的驱动装置。 该产品具有功能全面.控制系统先进.性能可靠.控制系统先进使用维护方便.体积小等优良特点，在煤矿.化工.石油石化.电力.钢铁.冶金.水处理.造纸等行业中得到广泛好评和应用。可适用于闸阀.截止阀.节流阀.隔膜阀.水闸门或蜗轮蝶阀.蜗轮球阀.蜗轮风门等阀门配套使用。

ZB系列系列阀门电动装置按控制方式分为：矿用开关隔爆型.矿用一体化隔爆型.矿用兼本安一体化隔爆型.矿用总线隔爆型等。按连接方式，分为：转矩型和推力型。

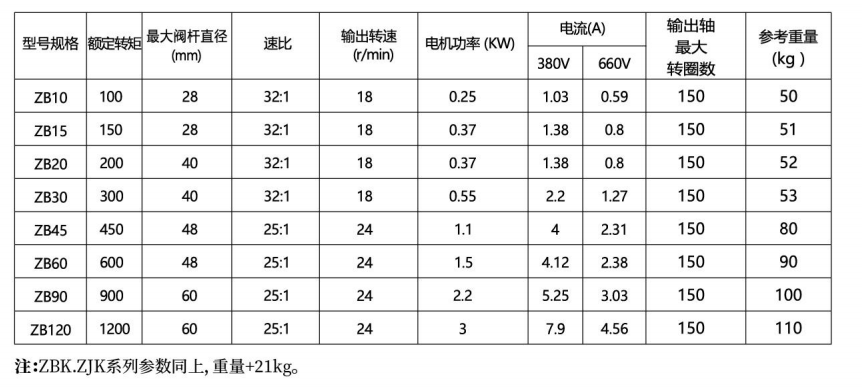

二、矿用隔爆型不锈钢闸阀电动执行器型号及参数：

三、矿用隔爆型不锈钢闸阀电动执行器调试方法

隔爆型电动装置调试方法

电动装置与阀门组装或重装后，必须对行程和开度指示器分别进行调整之后，方可使用。调整前，必须检查开度指示器上的电位器是否已脱开(把电位器轴上齿轮的紧定螺钉松开即可)，  以防损坏；检查电机的旋向，控制线路是否正确，  以防电机失控。

1. 力矩控制器的调整 (参见图4)

出厂时已按用户的要求调整好转矩，  一般不需再调整。如需改变整定值，  可旋转凸轮的调整轴至相应刻度，先调关 向，后调开向。

2. 行程控制器的调整 (参见图5)

2.1. 全关位置的调整

a)用手动将阀门关严；

b)用螺丝刀压下顶杆并转90°卡住,使主动小齿轮(八齿轮)与计数器个位齿轮完全脱开;

c)按关向箭头旋转关向调整轴，直到关向凸轮动作为止；

d)旋回顶杆至原来的位置,使主动小齿轮(八齿轮)与计数器两边的个位齿轮正确啮合,此时一定要用螺丝刀旋转一下关向 调整轴,以确保其正确啮合。

2.2. 全开位置的调整

a)用手动将阀门开到所需的位置；

b)压下顶杆并转90°卡住；使主动小齿轮(八齿轮)与计数器个位齿轮完全脱开;

c)按开向箭头旋转开向调整轴，直到开向凸轮动作为止；旋回顶杆至原来的位置,使主动小齿轮(八齿轮)与计数器两边的个位齿轮正确旋转一下开向调整轴,以确保其正确啮合。啮合,此时一定要用 螺丝刀。

3. 开度指示器的调整

在调整好力矩.行程的基础上调整现场开度指示器和远传电位器，调整方法如下：

a)移动转圈数调整齿轮至所需的转圈数位置；

b)手动或电动关闭阀门并面对指示盘观察电位器齿轮的旋向；

c)转动关指示盘使关向标志对准指针；

d)按所观察电位器齿轮的旋向转动电位器轴接近终端位置，留有一点余量；

e)电动或手动操作阀门至全开位置，保持关向刻度盘不动，转动开指示盘使开向标志对准指针。

4. ZB整体开关.调节.总线电动装置调试方法（另见说明书附页）。
