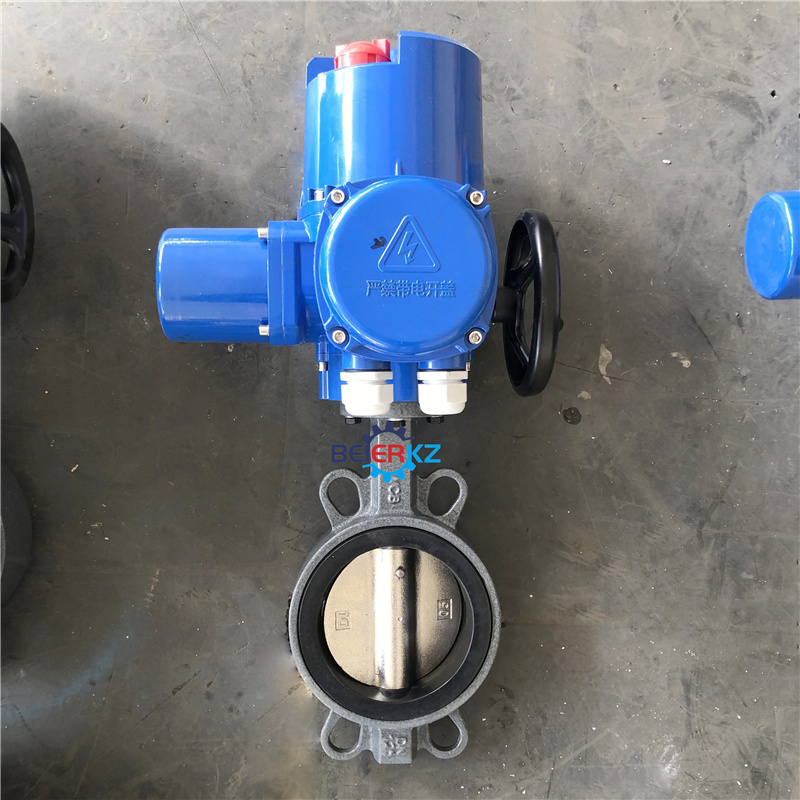

软密封对夹蝶阀智能一体化电动阀门执行机构

一、软密封对夹蝶阀智能一体化电动阀门执行机构简介:

DQW10/15/20/30-0.5Z智能一体化电动阀门执行机构一般实现对阀门的开或关控制,阀门要么处于全开位置,要么处于全关位置,此类阀门不需对介质流量进行控制。特别值得一提的是开关型电动执行器因结构形式的不同还可分为分体结构和一体化结构。智能一体化电动阀门执行机构(通常称为整体型):控制单元与电动执行器封装成一体,无需外配控制单元即可现实就地操作,远程只需输出相关控制信息就可对其进行操作。此结构的优点是方便系统整体安装,减少接线及安装费用,容易诊断并排除故障。但传统的一体化结构产品也有很多不完善的地方,所以产生了智能电动执行器。



软密封对夹蝶阀智能一体化电动阀门执行机构特点:

1、全中文显示:一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。

2、相序自动纠正:执行机构旋向可自由设定,也可自由校正电源相序。

3,缺相保护:具有电源缺相保护功能。

3、控制模式:常规远方控制信号采用4~20mA模拟量信号控制,提供4~20mA信号反馈(可提供特殊量控制)。远方控制信号、反馈信号均与内部实现电气隔离。

4、禁动延时保护:避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。

5、电子互锁保护:在一个指令正在执行且保持有效,再施加另一个反向控制指令时(即两个指令同时存在并有效),此时电动执行器将停执行完个指令后再执行下一个指令。

6、瞬间过力矩保护:当开或关向力矩瞬间被顶开,阀门将停下不动作,即使力矩开关瞬间顶开后闭合,阀门仍不会动作,只有向反向动作一下,即可解除过力矩保护。

7、现场远控切换:现场远控可自由切换,使用户调试、维护方便快捷。



软密封对夹蝶阀智能一体化电动阀门执行机构一般由下列部分组成

1、电动机,特点是过载能力强﹑起动转矩大﹑转动惯量小,短时﹑断续工作。

2、减速机构,用以减低电动机的输出转速。

3、行程控制机构,用以调节和准确控制阀门的启闭位置。

4、转矩限制机构,用以调节转矩(或推力)并使之不超过预定值。

5、手动﹑电动切换机构,进行手动或电动操作的联锁机构。

6、开度指示器,用以显示阀门在启闭过程中所处的位置。



DQW10/15/20/30-0.5Z智能一体化电动阀门执行机构安装

1、安装时要避开易燃易爆气体环境。

2、也可在室外安装,但是要注意避免阳光直射和雨水直接喷射。

3、电动执行器安装前要对管道进行清洗,阀门入口处可安装过滤器方便去除杂质。

4、垂直安装效果较好,如果其它角度安装,要保证电缆接口位置高于走向位置,以免水沿低势流入执行器内。

5、阀体法兰与管道连接应保持自然同轴,避免产生剪应力,连接螺栓均匀锁紧。

6、安装时要预留一定的空间,方便后期的其它维修操作。

7、重要区域在安装时适当增加旁路,以备不时之需。

8、阀体部分需要同管道一样进行保温处理,尤其是当用于高温介质时,更应该保温。否则,因环境温度过高,会影响电动执行机构的正常工作。

9、电动执行器不得浸水,接线要符合规范。

10、在通电之前,要保证电压符合标准,以免损坏电机。

11、在检修时,必须关断电源。
