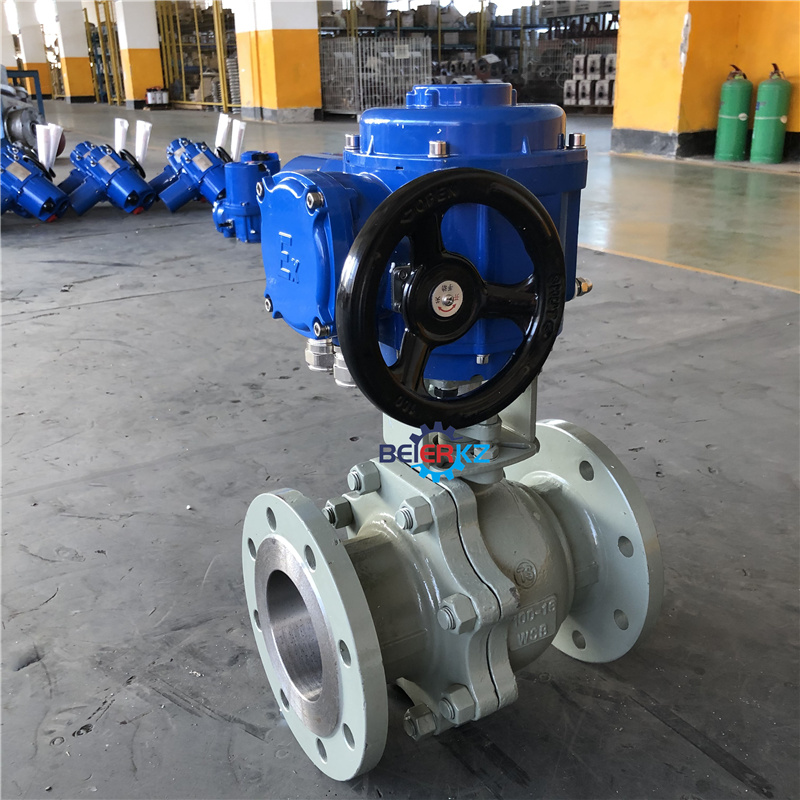

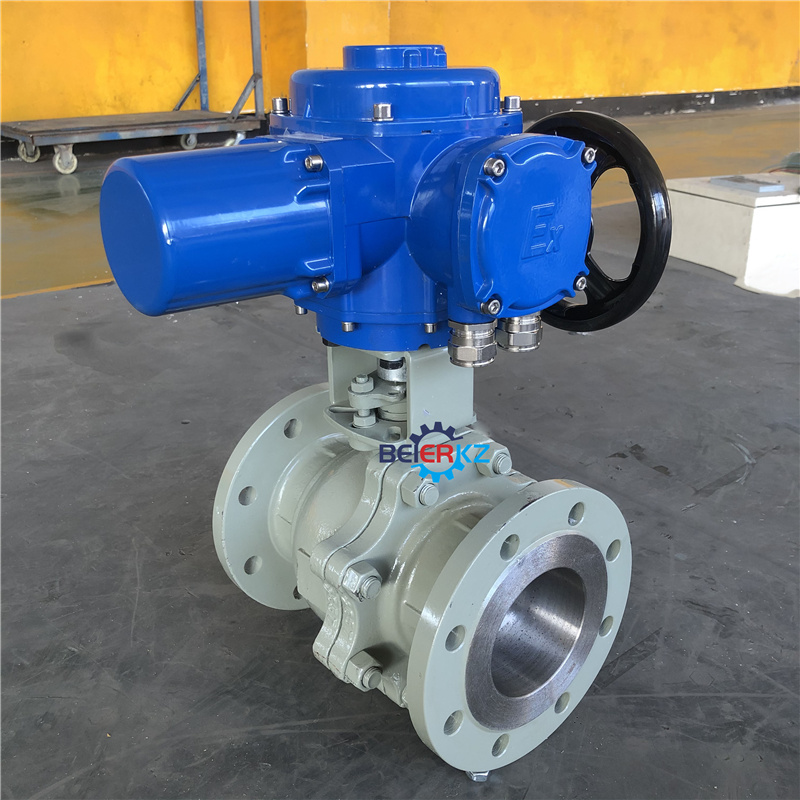

一、部分回转普通防爆型阀门电动执行器用途和分类

PL系列阀门电动装置是电动阀门的驱动装置，很方便地与阀门配套使用，适用于控制阀门的开启、关闭、现场控制和远控操作调节、总线控制等，是阀门和风门集控和自动控制必不可少的驱动装置。适用于球阀、蝶阀、风门等90(特殊可做350°)回转型的阀门。该产品具有功能全面、控制系统先进、性能可靠、使用维护方便、体积小等特点，在电力、钢铁、石化、冶金、水处理、造纸等行业中得到广泛好评和应用。

PL系列阀门电动装置分为：常规户外标准型、隔爆型、整体一体化型和调节型、智能非侵入式总线型控制等。

二、部分回转普通防爆型阀门电动执行器设计标准

2.1常规型阀门电动装置的设计标准，完全按照JB/T8528-1997《普通型阀门电动装置技术条件》的有关 规定设计生产，使用于无易燃、无易爆、无腐蚀性介质的环境。

2.2隔离型阀门电动装置的设计标准，完全按照GB3836.1-2000《爆炸性气体环境用电气设备第1部分： 通用要求》,GB3836.2-2000《爆炸性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997 《隔爆型阀门电动装置技术条件》的有关规定设计生产，隔爆标志为ExdIIBT4,适用于IIA级、IIB级、

T1~T4组的爆炸性气体混合物的场合。

三、部分回转普通防爆型阀门电动执行器特点及参数

(一)常规型特点

3.1该装置防尘、防雨、防轻腐蚀、其防护等级为IP65/IP67。

3.2转矩控制机构动作可靠、调节方便、转矩重复精度高。

3.3采用阀门电动装置三相异步电机，起动转矩大、转动惯量小、使用寿命长等特点，F级绝缘。

3.4工作制为10分钟(特殊订货30分钟)。

3.5配有机械式(常规型)或液晶(常规型无)阀位指示器，可直观知道阀门的开度大小。

3.6手电动切换：全自动切换，需手动时直接转动手轮即可操作电动装置：需电动时直接电动操作，

有切换手柄的操作。(注意：电动运行时请勿转动手轮!)

3.7有行程限位、过力矩限位和机械限位开关

3.8供电电源：常规为三相380V(±10%),50HZ(特殊订货三相660V、415V、单相220V、60HZ)。

3.9工作环境：普通型用于无易燃、易爆和强腐蚀介质的场所；隔爆型使用环境为IIA、IIB级T1-T4组

的爆炸性气体混合物。

3.10环境相对湿度：≤95%(25℃时)。

3.11环境温度：-20~+60℃(特殊订货-400~+100℃)。

3.12防腐涂装：高温烤漆、防腐、外观精美。

3.13材质：外壳为铝合金材质，轻巧方便。
