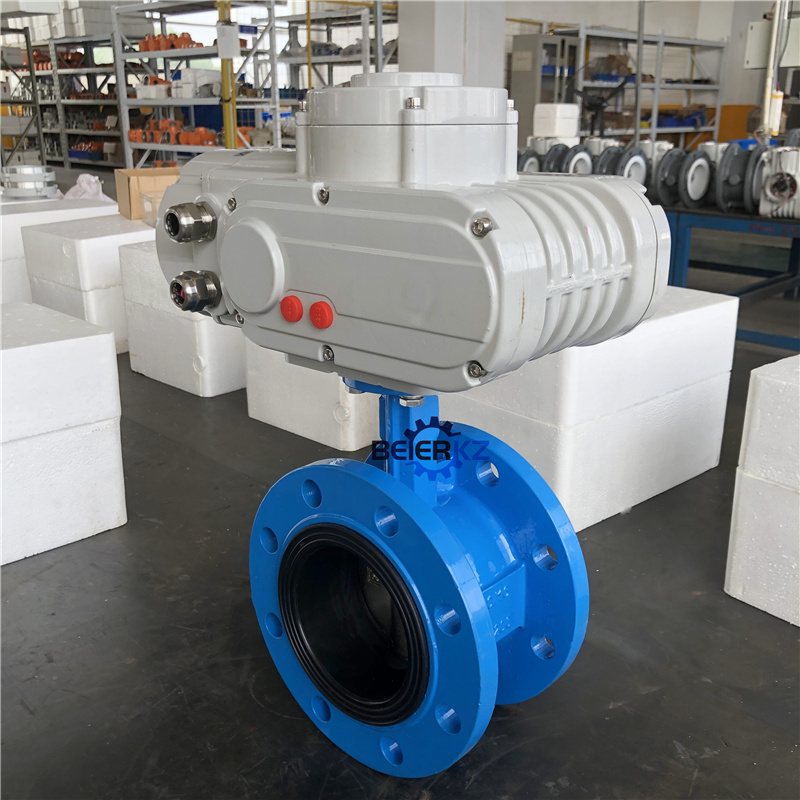

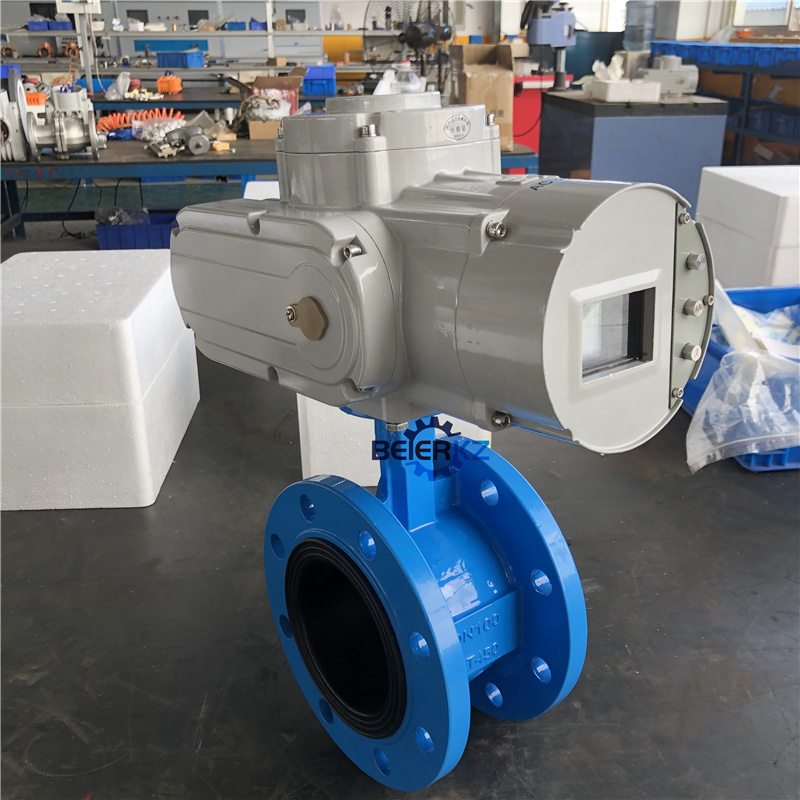

D941X 16CDN100精小型软密封电动法兰铸钢蝶阀

一、D941X 16CDN100精小型软密封电动法兰铸钢蝶阀简介:

精小型软密封电动法兰铸钢蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱通道内,圆盘形堞板统着轴线旋转,旋转角度为0°~90°之间,旋转到90°时,堞阀处于全开状态。本类软密封阀门在管道中一般应当水平安装。手电两用埃阀由橡胶密封堞阀和碳钢或不锈钢阀板、阀杆构成。电动软密封堞阀适用于温度80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流里和截流介质的作用。



二、D941X 16CDN100精小型软密封电动法兰铸钢蝶阀的特点

1、小巧轻便,容易拆装及维修,并可在任意位置安装。

2、结构简单、紧凑,操作扭矩小,90度回转开启迅速。

3、流里特性趋直线,调节性能好。

4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点。

5、密封件可更换,且密封可靠达到向密封。

6、堞板可根据用户要求喷涂覆层,如尼龙或聚四氟类。



三、D941X 16CDN100精小型软密封电动法兰铸钢蝶阀主要技术参数电源:

电机为三相交流,380V(特殊订货660V、440V或220V),50Hz(特殊订货60Hz);控制线电压:220/50Hz(特殊订货60Hz):

远程控制电压24VDC。

环境温度:-20-+60℃(特殊订货-60-+80℃)

相对温度:s90%(25℃时)普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所:

防爆型产品有dI和II町4两种,dI适用于煤矿非采掘工作面;dII BT4用于工厂,适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。

防护等级:户外型和防爆型为1P55(可订制P67)。

工作制:为短时10分钟(可订制30分钟)。
