一、KXB矿用系列隔爆型阀门电动执行器控制箱用途与分类

KXB隔爆型阀门电动装置控制箱，是阀门实现远控、集控和自控必不可少的驱控装置。主要用于启闭件做直线运动的阀门配套使用，如闸阀、隔膜阀、闸门、截止阀、水闸阀等，用于对阀门的开启、关闭、调节。

KXB控制箱符合Q/320411CLZ003-2014《矿用隔爆型阀门电动装置控制箱》的规定；符合GB/3836.1- 2010《爆炸性环境 第1部分：设备 通用要求》；GB/3836.2-2010《爆炸性环境 第2部分：由隔爆型“d保护的设备”》、GB

/T 5590-2008《矿用防爆低压电磁起动器》及MT/T 661-2011《煤矿井下用电器设备通用技术条件》的规定。

在电气性能设计上注重与PLC系统接口的衔接的功能、从而使控制箱在自动化系统中的应用更为广泛、可靠，另外该控制箱在外型设计上除强调加强隔爆性能外，同时具有防止误操作的机械及电气联锁功能，使设备的使用更安全可靠。在

此基础上为监视设备运行情况，本产品还配备了液晶显示屏，用于各种运行状态的显示，如开阀显示、关阀显示、电源显示、过力矩显示、故障显示及阀位开度显示。隔爆形式为： 矿用隔爆型Ⅰ类，防爆标志为“ExdⅠMb”。Ⅱ类防爆为工厂用防爆为Ⅱ类，防爆标志为“ExdⅡBT4Gb”b)。 电缆引入装置型

式为压紧螺母。

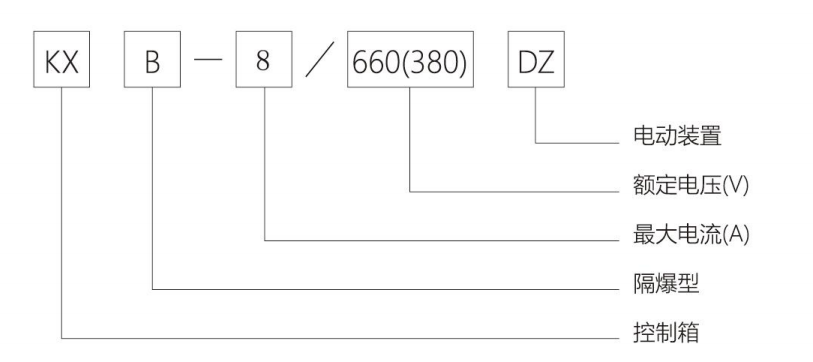

二、KXB矿用系列隔爆型阀门电动执行器控制箱型号订货码

三、KXB矿用系列隔爆型阀门电动执行器控制箱使用环境

1、环境气压：80kPa～106kPa

2、环境温度：-20℃～+60℃

3、空气平均相对湿度：不大于95％（+25℃）

4、煤矿井下有瓦斯，煤尘等爆炸危险的环境；无垂直淋

水和溅水场合

5、无强烈震动和冲击的地方

6、无破坏金属和绝缘材料的腐蚀性气体的地方

7、额定工作电压：三相AC660V或AC380V

8、额定工作频率：50Hz

9、远程信号隔离：光电隔离大于2000V浪涌电压

10、模拟信号反馈：电流DC4mA～20mA，负载能力＜750Ω

11、全中文LCD汉字菜单显示工作状态及操作提示

12、故障自诊断显示故障原因

13、工作制：短时10分钟工作制

14、安装方式：水平安装方式（最多不超过15°）
