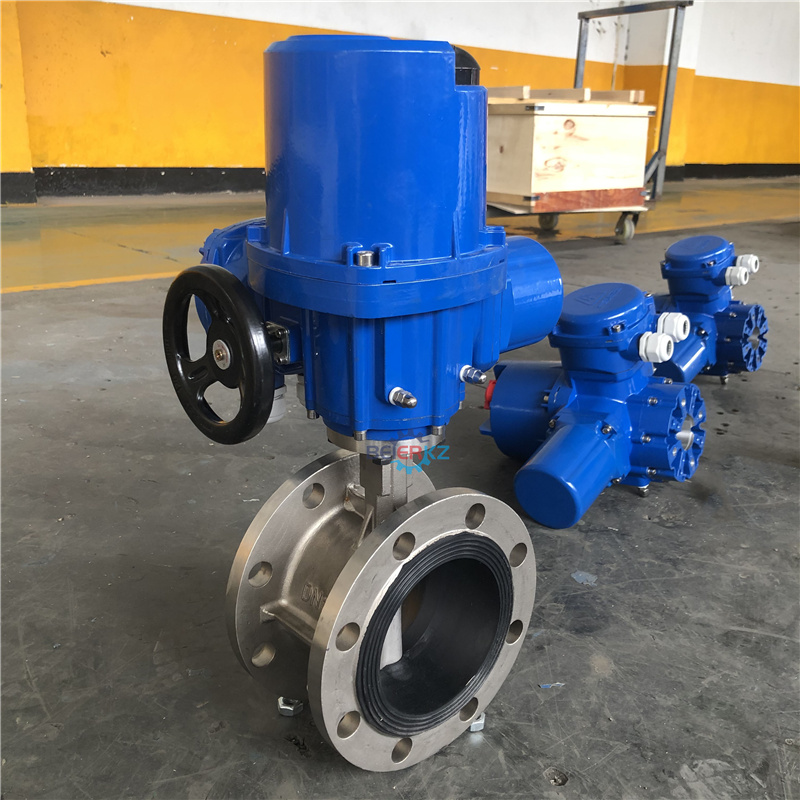

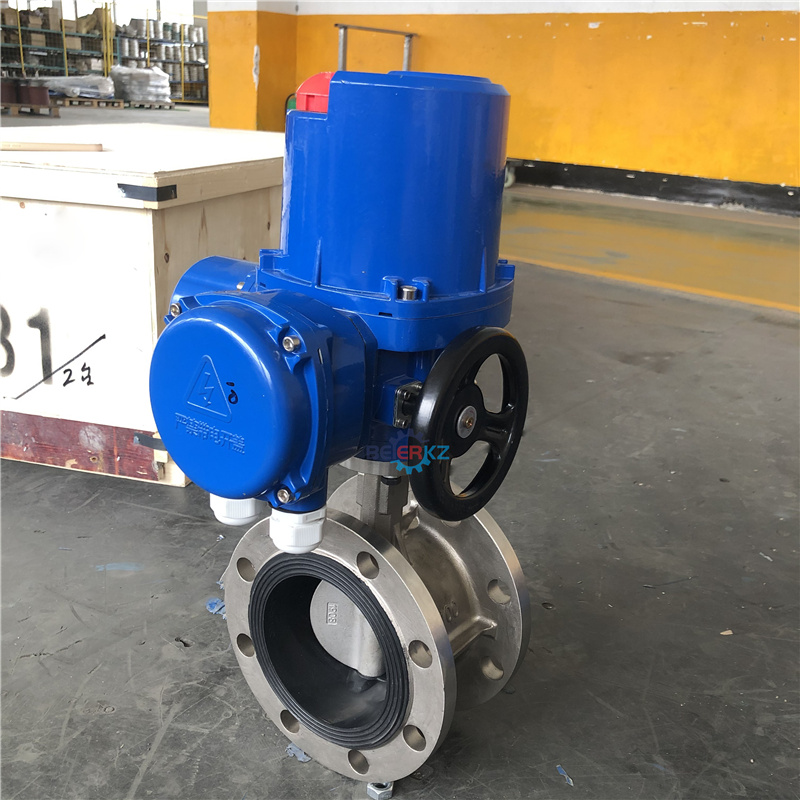

一、软密封法兰电动不锈钢蝶阀执行机构概述

Q型阀门电动执行器适用于蝶阀，球阀，旋塞阀等部分回转阀门和类似设备，该产品结构紧凑，起动转矩大，控制精度高，功能齐全，性能可靠，安装调整简便。Q型为一体结构（区别于叠加结构），它与阀门配套组成电动阀门，用来驱动和控制阀门的开启和关闭，操作人员既能在控制室内远距离对阀门进行控件，亦能在现场进行操作。

该产品广泛应用于给排水，供热，电站，化工，食品，纺织，造纸，制药，船舶，钢铁，煤炭等工业部门。

按使用环境分：Q为户外型，QB为隔爆型，QZ为整体型，QT为整体调节型，QBZ为整体隔爆型，QBT为调节隔爆型。转矩范围：50N.m—5000N.m。

二、软密封法兰电动不锈钢蝶阀执行机构技术条件和性能参数

电源：电机为三相交流，380V（特殊订货660V，415V或220V），50HZ；

控制线电压220V/50HZ；    远程控制电压24VDC。

工作环境

环境湿度：-20~+60℃(特殊订货-60~+80℃)

相对湿度：≤90%（25℃时）

普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所；防爆型产品有dI和dIIBT4两种，

dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA，IIB级T1-T4组的爆炸性气体混合物

防护等级：户外型和防爆型为IP55（可订制IP65）

工作制：为短时10分钟

三、软密封法兰电动不锈钢蝶阀执行机构智能型模块特点

NI3系列智能型电动执行器控制模块、运用了先进的微计算机、表面贴装(SMT)、电磁兼容(EMC)等技术，大规模采用了专用集成电路模块。

NI3系列智能型电动执行器控制模块可通过远程控制、现场，控制、总线型集中控制(可选)三种控制方式，对阀门实现开启、关闭与调节。具有控制原理先进、功能全面、长期稳定可靠、集成度高、发热量小、装卸方便、维护简单等特点，并可通过红外遥控器对其进行非侵入式的快速设置，采用全视角 LCD段码液晶显示器，有中英文二种菜单式显示界面可选、阀门的运行参数、工作状态可清晰直观的进行现场监控。并可通过RS485工业总线或信号输出连线与监控室进行远程集中监控(可选)。

NI3系列智能型电动执行器控制模块，运用了先进的微计算机、表面贴装(SMT)、电磁兼容(EMC)等技术，大规模采用了专用集成电路模块。

NI3系列产品各项性能指标超越JB/T8219-1999《工业过程测量和控制系统用电动执行机构》的要求，产品得到广泛应用与长期稳定运行验证。
