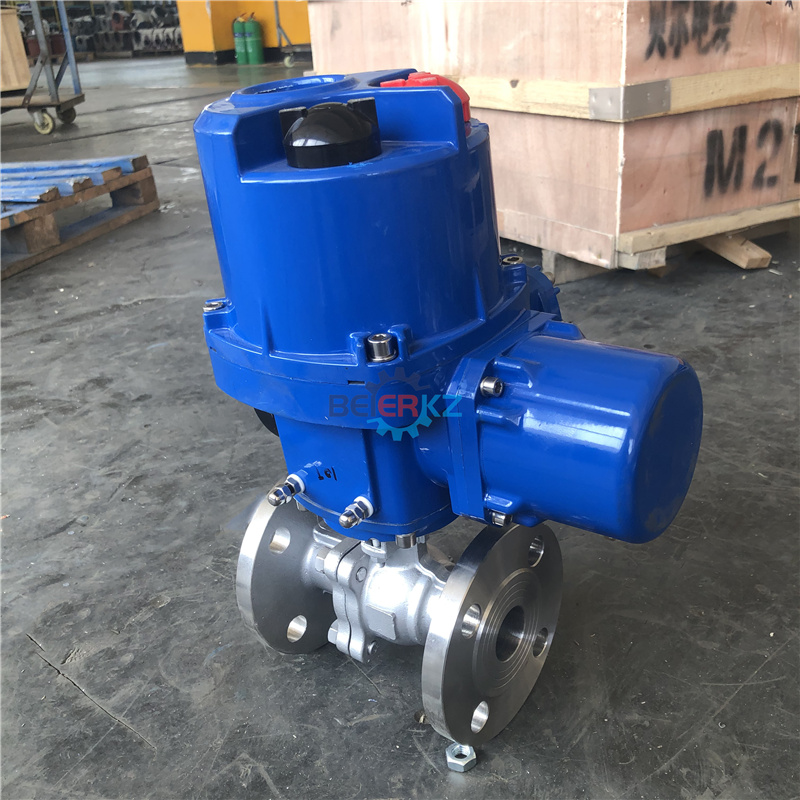

Q941H-16P DN32不锈钢小口径电动法兰球阀

一、Q941H-16P DN32不锈钢小口径电动法兰球阀简介:

Q941H-16P DN32模拟量控制电动法兰球阀流体阻力小,具有低的流阻(实际上为零),球阀一般有缩径和不缩径通道两种结构。无论那种结构,球阀的流阻系数都比较小。特别是所谓全流量型,即不缩径的球阀,由于其通道直径等于管道内径,局部阻力损失只有同等长度管道的摩擦阻力,即在所有阀门中,模拟量控制电动球阀的流阻小。在火箭发射及其试验系统中,要求输送管道的阻力越小越好。减少管路系统的阻力有两个途径:一是降低流体流速,为此需要增大管径和阀门通径,这对于管路系统的经济性往往会产生不利的影响,特别对低温输送系统(液氢)是极为不利的;一是减小阀门的局部阻力,因此,球阀自然就成了佳选择。

二、Q941H-16P DN32不锈钢小口径电动法兰球阀电气参数:

控制精度:0.1%~3.1%可调。

接受控制信号:0~10mA.DC、4~20mA.DC或1~5V.DCv

按键选择:

1、输入信号中断时:“中断”模态(开、停、关)

2、正逆动作选择

3、控制精度选择。动装置全开、全闭位置自动定位标定,方便准确。

按输入信号和电动装置位置进行智能步距调整自动定位,抑制振荡精度高。

输出电动装置位置信号:4~20mA.DC对应电动装置全闭、全开。

三、Q941H-16P DN32不锈钢小口径电动法兰球阀主要功能:

1、一体化结构设计,直接接收4~20mA/4~12mA/12~20mA/0~5V/1~5V等控制信号,输出隔离的4~20mA阀位反馈信号;

2、具有仿真运行功能,并可根据用户设定的流量特性曲线运行;

3、控制信号断路故障判断、报警及保护功能。断路故障时可使执行机构或开、或关、或保特、或在0~之间预置的任意值;

4、数字显示,显示控制信号值、阀位值、故障类别;

5、RS485远程通讯功能,通过通讯协议在上位机进行编程组态,对过程量、开关量作数据或图形处理。

阀门行程自整定,输入输出模拟信号自校准。
