Q型部分回转智能调节型 电动阀门装置

一、Q型部分回转智能调节型 电动阀门装置工作环境和主要技术参数：

1电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50Hz、60Hz）；

单相220V、110V（50Hz、60Hz）

2工作环境

2.1环境温度：-20~+60℃ （特殊订货-40~+80℃）

2.2相对湿度：≤95%（25℃时）

2.3防护类型

2.3.1户外型：用于无易燃、易爆和无腐蚀性介质的场所；

2.3.2隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）

2.4防护等级：IP55（特殊订货IP65、IP67）

2.5工作制：短时10分钟（特殊订货30分钟）

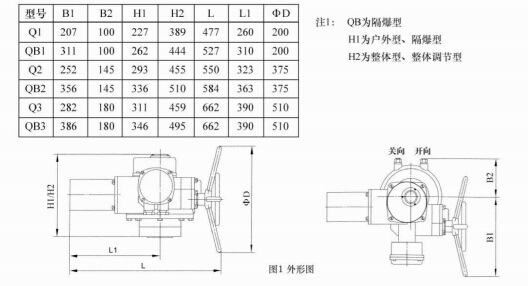

二、Q型部分回转智能调节型 电动阀门装置外形和外形尺寸：

三、Q型部分回转智能调节型 电动阀门装置行程控制机构的调整：

1、转动手轮使阀门“全关”

2、松开输出轴上的螺钉，顺时针转动关向凸轮，使其刚好压动关向微动开关，再拧紧螺钉

3、托运开阀至中间位置，电动关阀，检查阀门关闭是否符合要求，如不符合要求，继续微调关向凸轮，直至符合要求为止

4、手动开阀至全开位置，松开螺钉，逆时针转动开向凸轮，使其刚好压动向微动开关，再拧紧螺钉

5、手动或电动关阀，电动开阀，检查阀门开启是否符合要求，如不符合要求，继续微调开向凸轮，直至符合要求为止。
