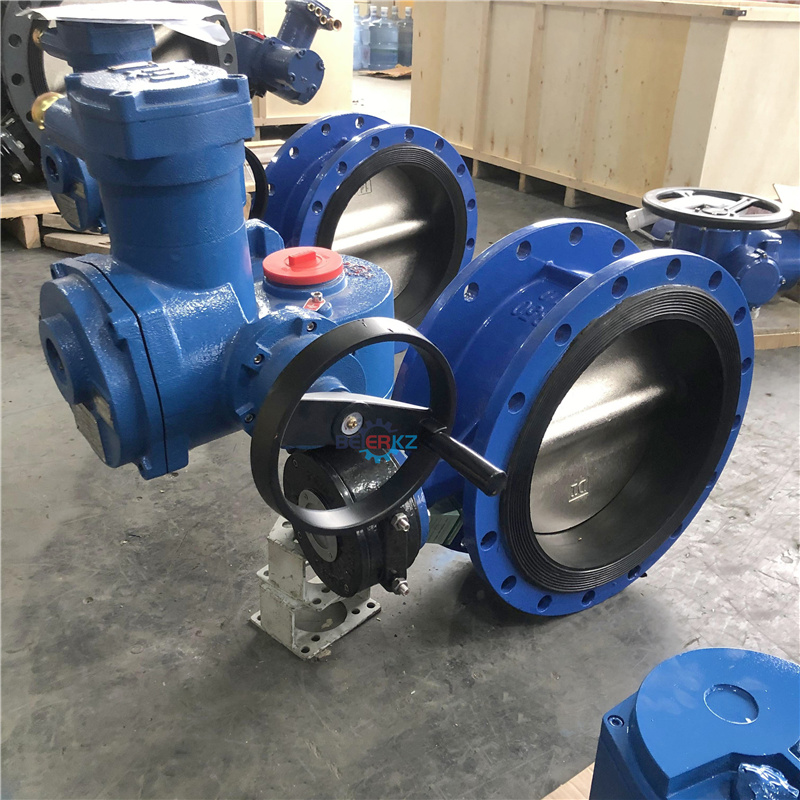

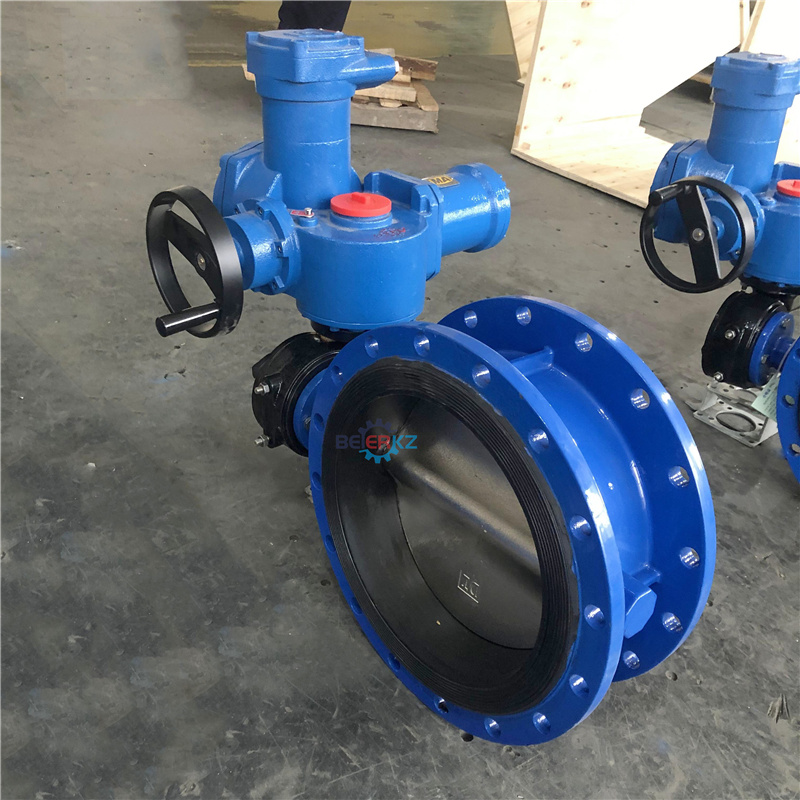

D941X10CDN350MA矿用隔爆型电动蝶阀

一、D941X10CDN350MA矿用隔爆型电动蝶阀简介：

进水管手电两用蝶阀的蝶板安装于管道的直径方向。在蝶阀阀体圆柱通道内，圆盘形堞板统着轴线旋转，旋转角度为0°～90°之间，旋转到90°时，堞阀处于全开状态。本类软密封阀门在管道中一般应当水平安装。手电两用埃阀由橡胶密封堞阀和碳钢或不锈钢阀板、阀杆构成。电动软密封堞阀适用于温度80～120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流里和截流介质的作用。

二、D941X10CDN350MA矿用隔爆型电动蝶阀特点

由于手动/电动软密封蝶阀为双偏心密封结构，阀门全开时，碟板密封圈处于松弛状态;阀门关闭时，密封圈受阀体密封面和碟板的挤压，产生了弹性变形，此弹性变形是阀门密封面间的密封力逐渐达到最大值，其特点如下：

  1、软密封蝶阀启闭迅速;

  2、软密封蝶阀采用先进的双偏心密封结构，摩擦力小，密封性能好;

  3、软密封蝶阀密封圈与阀体精密配合，有效避开介质冲刷，提高使用寿命和密封效果;

  4、软密封蝶阀碟板密封圈材料为优质橡胶，密封圈具有良好的抗老化、抗磨损性，使用寿命长;

  5、软密封蝶阀阀门开关限位装置可靠，无过开、过关现象，开关指示与碟板实际位置一致。

三、D941X10CDN350MA矿用隔爆型电动蝶阀主要技术参数电源：

电机为三相交流，380V(特殊订货660V、440V或220V)，50Hz(特殊订货60Hz)；控制线电压：220/50Hz(特殊订货60Hz):

远程控制电压24VDC。

环境温度：-20-+60℃（特殊订货-60-+80℃）

相对温度：s90％(25℃时)普通型和户外型用于无易燃/易爆和无腐蚀性介质的场所：

防爆型产品有dI和II町4两种，dI适用于煤矿非采掘工作面；dII BT4用于工厂，适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。

防护等级：户外型和防爆型为1P55(可订制P67)。

工作制：为短时10分钟（可订制30分钟）。
