电动蝶阀

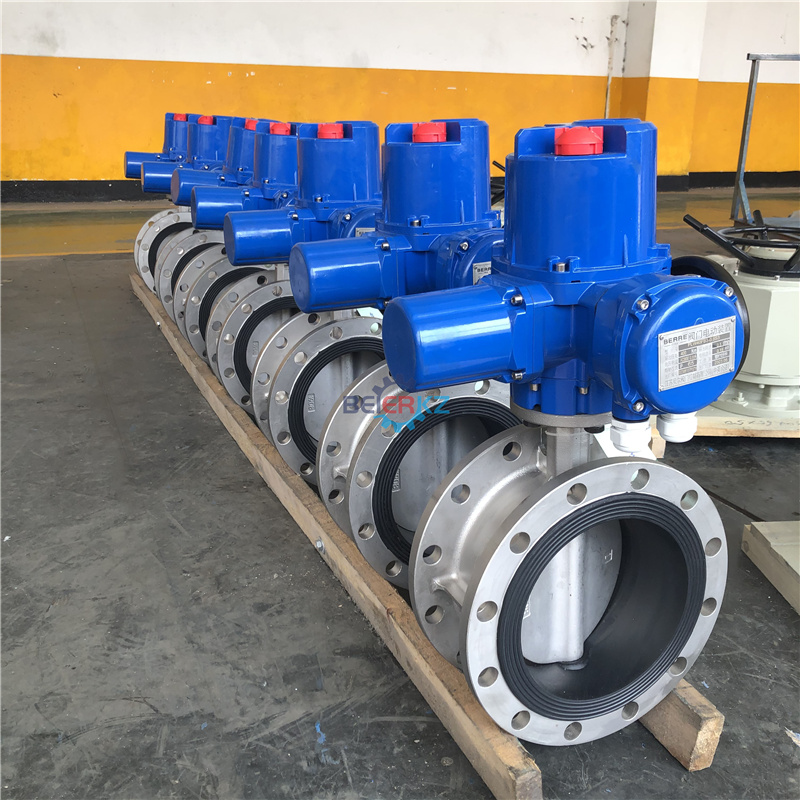

软密封电动蝶阀D9411.6P DN200


一、江苏贝尔手电两用软密封电动蝶阀D9411.6P DN200简介:

软密封电动蝶阀D9411.6P DN200结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。手电两用软密封电动蝶阀由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。电动全衬胶蝶阀适用于温度≤80~120℃如食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。



二、江苏贝尔手电两用软密封电动蝶阀D9411.6P DN200主要技术参数:

公称通径 DN(mm) 50~2000

公称压力 PN(MPa) 0.6 1.0 1.6

试验压力Ps(MPa) 强度试验 0.9 1.5 2.4

密封试验 0.66 1.1 1.76

气密封试验 0.6 0.6 0.6

适用介质 空气、水、污水、蒸气、煤气、油品等。

驱动形式 手动、蜗杆蜗轮传动、气传动、电传动。





三、江苏贝尔手电两用软密封电动蝶阀D9411.6P DN200主要零部件材料:

零件名称 材料

阀体 各种橡胶、聚四氟

蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料

密封圈 球墨铸钢、铸钢、合金钢、不锈钢

阀杆 2Cr13、不锈钢

填料 O型圈、柔性石墨
