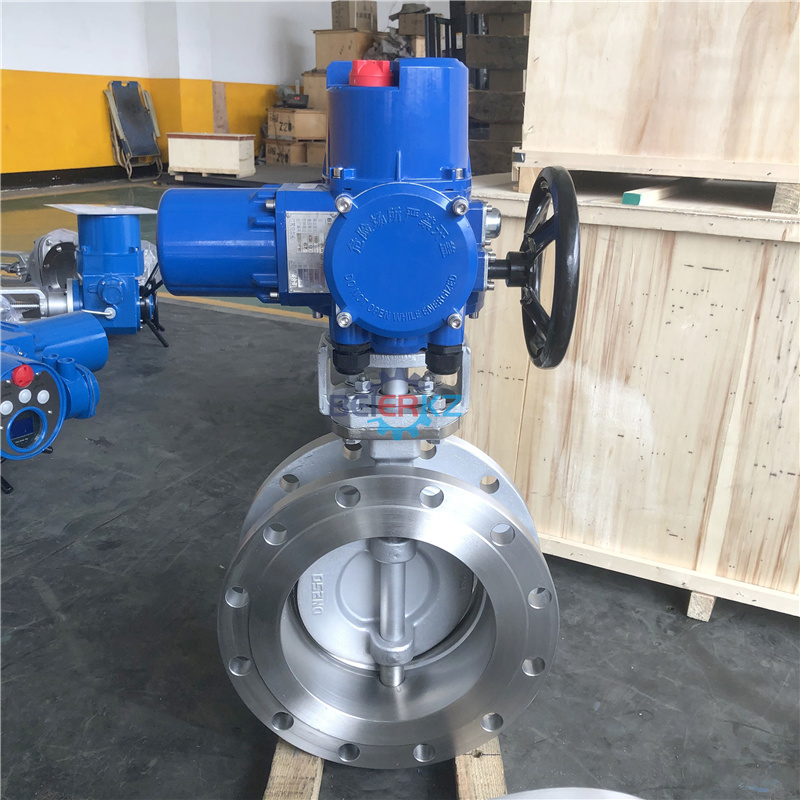

硬密封法兰电动不锈钢蝶阀执行机构Q180

Q型阀门电动执行器适用于蝶阀，球阀，旋塞阀等部分回转阀门和类似设备，该产品结构紧凑，起动转矩大，控制精度高，功能齐全，性能可靠，安装调整简便。Q型为一体结构（区别于叠加结构），它与阀门配套组成电动阀门，用来驱动和控制阀门的开启和关闭，操作人员既能在控制室内远距离对阀门进行控件，亦能在现场进行操作。

该产品广泛应用于给排水，供热，电站，化工，食品，纺织，造纸，制药，船舶，钢铁，煤炭等工业部门。

按使用环境分：Q为户外型，QB为隔爆型，QZ为整体型，QT为整体调节型，QBZ为整体隔爆型，QBT为调节隔爆型。转矩范围：50N.m—5000N.m。

二、硬密封法兰电动不锈钢蝶阀执行机构Q180特点：

1、全中文显示：一体化多回转电动执行器视窗采用高清晰LCD数字、全中文及标示符液晶显示屏。

2、相序自动纠正：执行机构旋向可自由设定，也可自由校正电源相序。

3，缺相保护：具有电源缺相保护功能。

3、控制模式：常规远方控制信号采用4~20mA模拟量信号控制，提供4~20mA信号反馈（可提供特殊量控制）。远方控制信号、反馈信号均与内部实现电气隔离。

4、禁动延时保护：避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。

5、电子互锁保护：在一个指令正在执行且保持有效，再施加另一个反向控制指令时（即两个指令同时存在并有效），此时电动执行器将停执行完个指令后再执行下一个指令。

6、瞬间过力矩保护：当开或关向力矩瞬间被顶开，阀门将停下不动作，即使力矩开关瞬间顶开后闭合，阀门仍不会动作，只有向反向动作一下，即可解除过力矩保护。

7、现场远控切换：现场远控可自由切换，使用户调试、维护方便快捷。

三、硬密封法兰电动不锈钢蝶阀执行机构Q180由下列部分组成

1、电动机，特点是过载能力强﹑起动转矩大﹑转动惯量小，短时﹑断续工作。

2、减速机构，用以减低电动机的输出转速。

3、行程控制机构，用以调节和准确控制阀门的启闭位置。

4、转矩限制机构，用以调节转矩(或推力)并使之不超过预定值。

5、手动﹑电动切换机构，进行手动或电动操作的联锁机构。

6、开度指示器，用以显示阀门在启闭过程中所处的位置。
