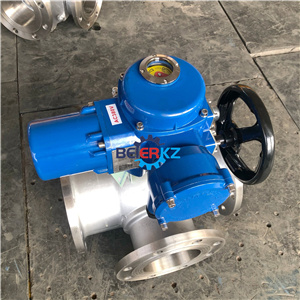

不锈钢法兰四通球阀阀门电动执行器Q60

一、不锈钢法兰四通球阀阀门电动执行器Q60产品简单介绍

Q型阀门电动执行器适用于蝶阀，球阀，旋塞阀等部分回转阀门和类似设备，该产品结构紧凑，起动转矩大，控制精度高，功能齐全，性能可靠，安装调整简便。Q型为一体结构（区别于叠加结构），它与阀门配套组成电动阀门，用来驱动和控制阀门的开启和关闭，操作人员既能在控制室内远距离对阀门进行控件，亦能在现场进行操作。

该产品广泛应用于给排水，供热，电站，化工，食品，纺织，造纸，制药，船舶，钢铁，煤炭等工业部门。按使用环境分：Q为户外型，QB为隔爆型，QZ为整体型，QT为整体调节型，QBZ为整体隔爆型，QBT为调节隔爆型。转矩范围：50N.m—5000N.m。

二、不锈钢法兰四通球阀阀门电动执行器Q60常规型特点

2.1该装置防尘、防雨、防轻腐蚀，其防护等级为IP55 (特殊订货IP65、IP67)

2.2转矩控制机构动作可靠、调节方便、转矩重复精度高。

2.3开向和关向可配装2到4只微动开关（特殊订货）。

2.4采用阀门电动装置三相异步电机，起动转矩大、转动惯量小、使用寿命长等特点，F级绝缘。

2.5工作制为短时10分钟（特殊订货30分钟）。

2.6配有机械式(常规型)或液晶(常规型无）阀位指示器，可直观知道阀门的开度大小。

2.7采用半自动手一电动切换机构，手动时需要切换手柄，电动时自动复位，结构简单、工作可靠、 操作轻便。在断电情况下依然可以用手动功能来完成阀门的开启、关闭或调节。

2.8有行程限位和过力矩限位等双重保护，保障了驱动装置和阀门的使用安全。

2.9供电电源：常规为三相380V (土 10%)，50Hz (特殊订货三相660V、415V、单相220V、60Hz)。

3.10防爆标志：ExdIIBT4 (常规型不防爆）

3.11环境相对湿度：≤95% (25°C时）。

3.12环境温度：-20 +60℃ (特殊订货-40 +100°C)。

三、不锈钢法兰四通球阀阀门电动执行器Q60型号表示方法

Q30-1表示户外型，输出转矩300N.m（30Kgf.m）,输出转速1r/min.

QT120-0.75表示整体调节型，输出转矩1200N.m(120Kgf.m),输出转速0.75r/min.

QB500-0.5表示隔爆型，输出转矩5000N.m（500Kgf.m），输出转速0.5r/min.
