电动法兰铸钢闸阀智能开关防爆型阀门电动装置

一、电动法兰铸钢闸阀智能开关防爆型阀门电动装置概述：

智能防爆电动执行器是电动阀门实现开启、关闭、调节、就地/远程控制的驱动装置，适用于闸阀、截止阀、节流阀、隔膜阀、柱塞阀、水闸门等，配上减速蜗轮后可用于球阀、蝶阀、风门等90度回转型阀门。Z120-18BT调节防爆型电动装置具有功能全面、控制系统先进、性能可靠、使用维护方便、体积小等特点。

二、电动法兰铸钢闸阀智能开关防爆型阀门电动装置特点：

1、采用欧洲原装产品作为中央微处理器，结合现代先进的电子技术、集成SMT贴装工艺，模块工作电源电压范围宽，搞干扰能力强，可在线编程，满足阀门恶劣的工作环境、持续稳定运行、控制精准的要求。

2、非侵入式设计，调试简单、直观；全视角LCD菜单式显示界面，中央微处理器自带EEPROM断电自记忆功能，对阀门设置参数和实时运行显示数据存储；各种故障信息、阀门开度、负载适时电流、输入电流信号值、阀门工作状态、控制方式选择、总线功能选择、行程设定等阀头所有参数与状态都可以在LCD显示屏上进行显示，设定。

3、电子刹车及无火花换相技术，可控硅元件控制输出，通过软硬件二级互锁确保输出正常。同时采用负载切断时，无火花换相技术。

4、自动切换功能：模块可实现“远程自动/远程手动/现场”三种工作状态切换；远程开阀、关阀信号可接收无源信号、DC24V信号；红外遥控操作，与现场操作设置方法相同。

三、电动法兰铸钢闸阀智能开关防爆型阀门电动装置技术参数：

1 电源：常规，三相380V（50Hz）

特殊，三相660V、415V（50Hz 、60Hz）；

单相220V、110V（50Hz 、60Hz）

2 工作环境：

2.1 环境温度：-20~+60℃ （特殊订货-40~+80℃）。

2.2 相对湿度：≤95%（25℃时）。

2.3 防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。

2.4 防护等级：IP55（特殊订货IP65、IP67）。

3 工作制：短时10分钟（特殊订货30分钟）。

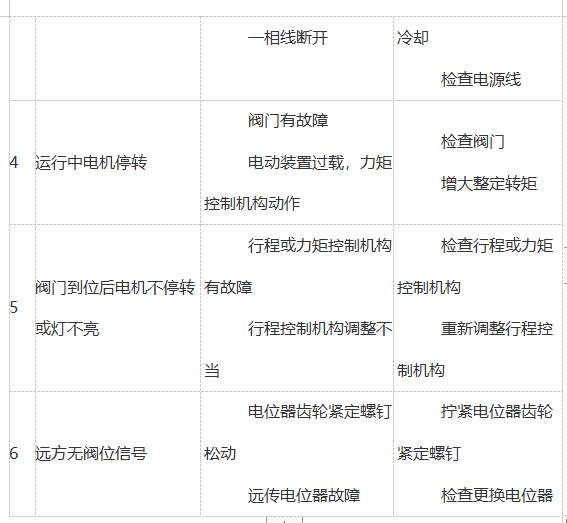

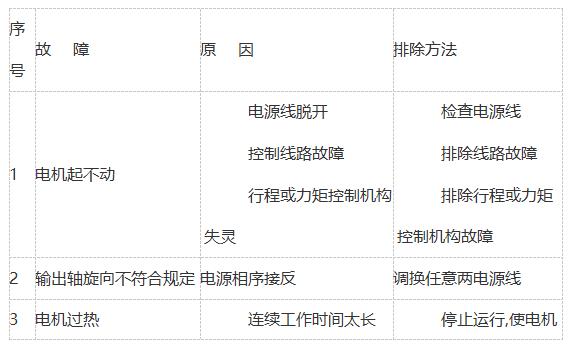

四、电动法兰铸钢闸阀智能开关防爆型阀门电动装置故障及排除方法：
