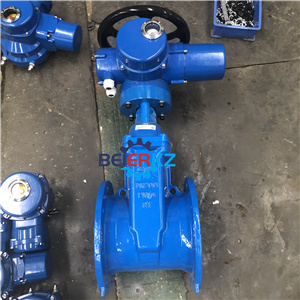

DN150普通开关型电动弹性座封闸阀


一、DN150普通开关型电动弹性座封闸阀产品简单介绍

弹性座封闸阀又叫升降杆闸阀 ( 亦叫明杆闸阀)。通常在升降杆上有梯形螺纹,通过阀门顶端的螺母以及阀体上的导槽,将旋转运动变为直线运动,也就是将操作转矩变为操作推力。开启阀门时,当闸板提升高度等于阀门通径的1:1倍时,流体的通道完全畅通,但在运行时,此位置是无法监视的。实际使用时,是以阀杆的顶点作为标志,即开不动的位置,作为它的全开位置。为考虑温度变化出现锁死现象, 通常在开到顶点位置上,再倒回 1/2-1圈,作为全开阀门的位置。因此,阀门的全开位置,按闸板的位置(即行程〉来确定。

DN150普通开关型电动弹性座封闸阀标质

2.1阀体材质,应以球墨铸铁,铸钢,不锈钢,316L为主,并注明牌号及铸铁实际的物理化学检测数据。

2.2阀杆材质,力求不锈钢阀杆(2CR13),大口径阀门也应是不锈钢嵌包的阀杆。

2.3螺母材质,采用铸铝黄铜或铸铝青铜,且硬度与强度均大于阀杆。

2.4阀杆衬套材质,其硬度与强度均应不大于阀杆,且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。

2.5密封面的材质

①明杆弹性座封闸阀类别不一,密封方式及材质要求不一;

②普通楔式闸阀,铜环的材质、固定方式、研磨方式均应说明;

③软密封闸阀,阀板衬胶材料的物理化学及卫生检测数据;

2.6阀轴填料

①由于管网中的暗杆弹性座封闸阀,通常是启闭不频繁的,要求填料在数年内不活动,填料亦不老化,长期保持密封效果;

②阀轴填料亦应在承受频繁启闭时,密封效果的良好性;

③鉴于上述要求,阀轴填料力求终身不换或十多年不更换;

④填料若需更换,气动阀设计应考虑能有水压的状况下更换的措施。

DN150普通开关型电动弹性座封闸阀的操作机构

3.1弹性座封闸阀操作时的启闭方向,一律应顺时针关闭。

3.2由于管网中的气动阀,经常是人工启闭,启闭转数不宜过多,就是大口径阀门亦应在200-600转内。

3.3为了便于一个人的启闭操作,在管道工压状况下,最大启闭力矩宜为240N-m。

3.4暗杆弹性座封闸阀启闭操作端应为方榫,且尺寸标准化,并面向地面,以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。

3.5明杆弹性座封闸阀启闭程度的显示盘

①明杆弹性座封闸阀启闭程度的刻度线,应铸造在变速箱盖上或转换方向后的显示盘的外壳上,一律面向地面,刻度线刷上荧光粉,以示醒目;

②指示盘针的材质在管理较好的情况下可用不锈钢板,否则为刷漆的钢板,切勿使用铝皮制作;

③指示盘针醒目,固定牢靠,一旦启闭调节准确后,应以铆钉锁定。

3.6若弹性座封闸阀埋设较深,操作机构及显示盘离地面距离≥1.5m时,应设有加长杆设施,且固定稳牢,以便人们从地面上观察及操作。也就是说,管网中的阀门启闭操作,不宜下井作业。
